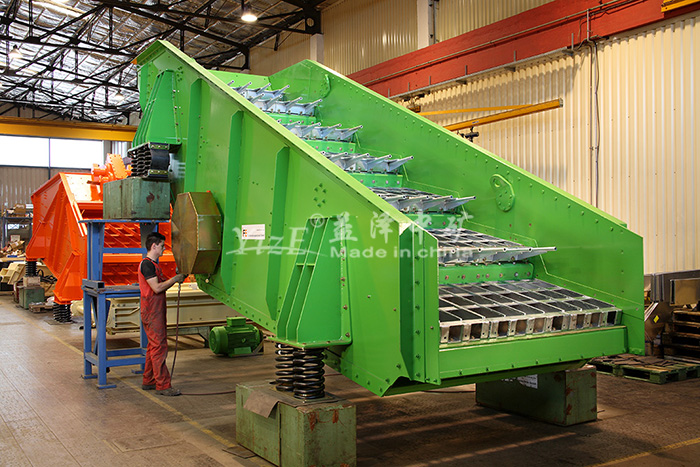

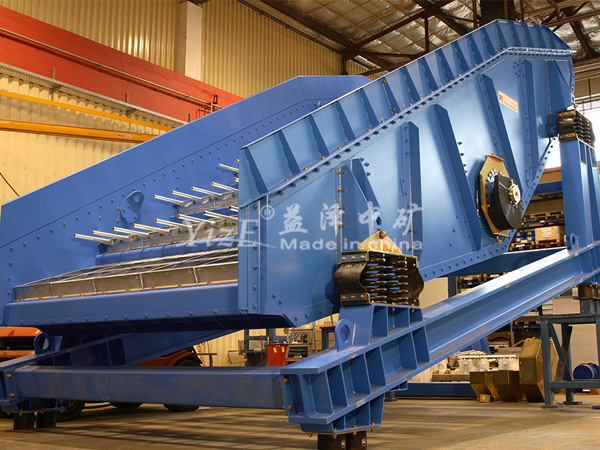

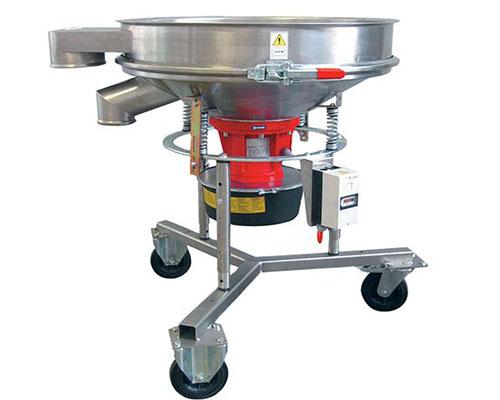

振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。单轴振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多。原理：其支承方式有悬挂支承与座式支承两种，悬挂支承，筛面固定于筛箱上 ，筛箱 由弹簧悬挂或支承，主轴的轴承安装在筛箱上， 主轴由带轮带动而高速旋转。带偏心重 的圆盘安装在主轴上， 随主轴旋转，产生离心惯性力，使可以自由振动的筛箱产生近似圆形轨迹的振动。偏心重与轴承中心线的距离为激振偏心距。

工作原理

单轴振动筛振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。单轴振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多。

结构特征

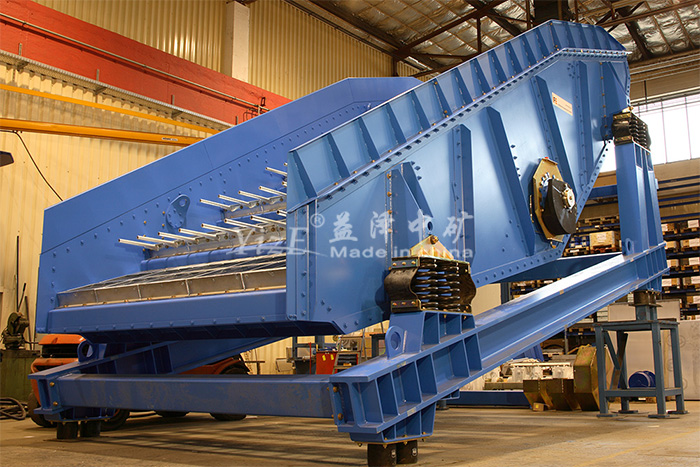

单轴振动筛主体由筛箱、激振器、吊挂装置、传动装置等组成。

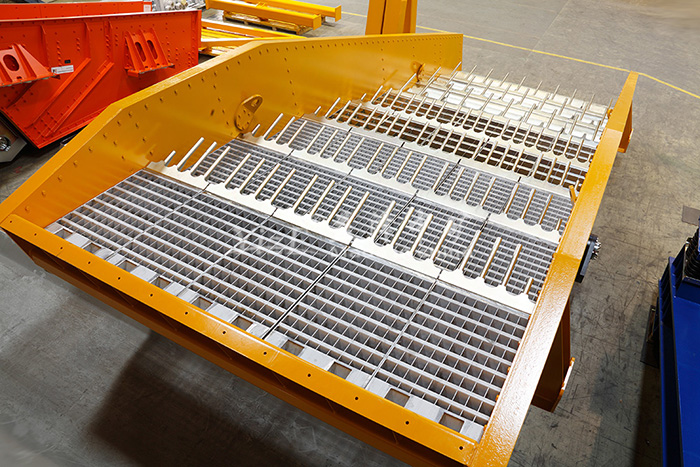

(1)筛箱:主要由筛框和筛网组成。筛框是组焊件,主要有侧板、横梁、入料口组成,侧板为整块钢板,横梁为无缝钢管;筛网分上、下两层,上、下两层筛网角度不同，材质可采用鑫海耐磨橡胶筛网，寿命是钢制的10-20倍，是聚氨脂的4-6倍。
(2)激振器:激振器装设在筛箱的两侧,主要由偏心轴、皮带轮和偏心块组成,筛子的激振力是由偏心轴惯性产生的,偏心轴的两端分别安装一个皮带轮,偏心块安装在皮带轮上,激振器通过轴承固定在筛箱侧板上。
(3)吊挂装置:采用钢丝绳、隔振弹簧和防摆配重。
(4)传动装置:本机采用Y型电机,安装在筛体的左侧或右侧,通过三角带带动皮带轮旋转

预防故障措施

(1)更换或修复必要的零部件,使各项技术指标达到规定的要求。
(2)提高监测及检修人员的技术素质,配备状态检测仪器,提高其操作技能,按正确的监测、检修步骤及方法,使用专门的拆、装设备,提高检修质量及步骤。
(3)加强润滑油管理,把好进货关,专人保管检查,不使用无合格证的油品和轴承。
(4)加强对操作工、维修工的教育管理,加强其意识,加强其责任心教育,对其严格培训,考试合格后才能持证上岗操作。严格落实岗位责任制度,提高其发现问题、解决问题的能力,尽可能减少或避免故障的发生。
(5)定期对振动筛进行检查和润滑保养,使振动筛经常保持良好的运行状态。
(6)定期检查吊挂钢丝绳和弹簧,对发现的不良问题及时处理,把故障消灭在萌芽状态,保证振动筛正常运行

技术参数

型号	筛网				给料粒度 (mm)	生产能力 (t/h)	振动频率 (l/min)	双振幅 (mm)	电动机		安装 形式	总重 (kg)
	层数	面积 （㎡）	筛孔尺寸 (mm)	筛网 结构					型号	功率(kw)
DD918	1	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	440
2DD918	2	1.6	1-25	钢丝编织	≤60	10-30	1000	5-6	Y100L-4	2.2	吊式	600
DDM1235	1	4	500-100	钢丝编织	≤400	150-210	920	6	Y132S-4B3	5.5	吊式	2112
DDM1556	1	8	25-50	冲孔	≤400	400	920	6-8	Y160M-4B3	11	吊式	3376
2DDM1556	2	8	上25-100 下6-25	上冲下编	≤400	上90-450 下30-90	1000	6	Y180M-4	18.5	吊式	5096
DDM1740	1	7	50-100	冲孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	吊式	3092
DDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160T-4B3	15	吊式	3995
DDM2056	1	11	25-125	冲孔	≤400	300-1100	920	6-8	180M-4B3	18.5	吊式	4599
2DDM2056	2	11	上25-100 下6-25	冲孔	≤400	120-600 40-120	1000	6-8	Y180M-4	18.5	吊式	5650
ZD918	1	1.6	1-25	编织	≤60	10-30	1000	6	Y100L-4	2.2	吊式	553
2ZD918	2	1.6	1-25	编织	≤50	10-30	1000	6	Y100L-4	2.2	座式	702
ZD1224	1	2.9	6-40	编织	≤100	70-210	1000	0-7	Y112M-4	4	座式	1130
2ZD1224	2	2.9	6-40	编织	≤100	70-210	850	0-7	Y112M-4	4	座式	1545
ZD1224J	1	2.9	上11×42 下26×35	橡胶	≤100	70-210	850	3.5	Y112M-4	4	座式	1086
2ZD124J	2	2.9	上13×42 下48×58	橡胶	≤100	70-210	800	3.5	Y112M-4	4	座式	1637
ZDM1235	1	4	50-100	冲孔	≤400	150-210	920	7	Y132-4B3	5.5	座式	2235
ZD1530	1	4.5	6-50	钢丝编织	≤100	90-270	920	6-7	Y132S-4	5.5	座式	1650
2ZD150	2	4.5	6-50	钢丝编织	≤100	90-270	850	6-7	Y132S-4	5.5	座式	2260
ZD153J	1	4.5	11×42	橡胶	≤150	90-270	850	7	132-4	5.5	座式	2260
2ZD1530J	2	4.5	上13×42 下48×58	橡胶	≤100	90-270	850	7	Y132S-4	5.5	座式	2653
ZD1540	1	6	650	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2070
2ZD1540	2	6	6-50	钢丝编织	≤100	90-270	850	7	Y132M-4	7.5	座式	2850
ZDM1556	1	8	25-50	冲孔	≤400	225-450	920	6-8	Y160m-4	11	座式	3611
2ZDM1556	2	8	上25-50 下6-25	冲孔	≤400	30-300	1000	6-8	Y180m-4B3	18.5	座式	5347
ZDM1740	1	7	50-100	冲孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	座式	3224
ZDM1756	1	9.5	25-50	冲孔	≤400	270-540	920	5-7	Y160L-4B3	15	座式	4027
ZD1836	1	9.5	6-50	编织	≤150	100-300	850	7	Y160M-4	11	座式	160
ZDM2056	1	11	13-125	编织	≤400	100-1000	920	6-8	Y180M-4	18.5	座式	5991
2ZDM2056	2	11	上25-100 下6-25	上冲下编	≤400	120-600	1000	6-8	Y180M-4B3	18.5	座式	5891
2ZDM2056G	2	11	上25-100 下0.75	上编下条	≤400	200-400	800	6.7	Y180M-4B3	18.5	座式	9864
ZD2160	1	12.	10-5	橡胶	≤150	100-300	900	8	Y180L-4	22	座式	6529
ZD1836J	1	6.5	上43×58 下87×104	橡胶	≤150	100-300	850	7	Y160M-4	11	座式	475
